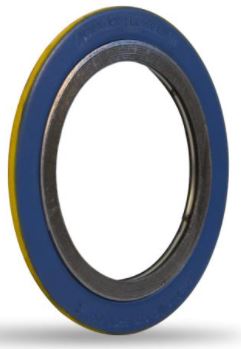

스파이럴운드가스켓 Spiral Wound Gasket
갑부가스켓
2022. 10. 13. 15:04
개스킷 구조
Spiral Wound Gasket은 나선형으로 감긴 V 자형 스테인리스 스틸 스트립과 흑연 또는 PTFE와 같은 비금속 충전재로 구성된 semi-metal입니다. 또한 개스킷에는 센터링 및 압축 제어에 사용되는 견고한 외부 링이 있습니다. 이렇게하면 과도하게 조여서 재료가 휘어질 위험이 최소화됩니다.
가장 열악한 조건의 경우 추가 내부 링과 함께 나선형으로 감긴 개스킷을 사용할 수 있습니다. 이는 와인딩 (특히 필러)을 오염 또는 파이프 라인 조인트를 지나가는 제품의 공격으로부터 보호합니다.
Spiral Wound Gasket 의 구성요소:
Outer ring. 만들어진 카본 스틸 이 외부 링은 때때로라고 센터링 링 이나 가이드 링 . 볼트 플랜지 조인트에 삽입 할 때 개스킷을 중앙에 배치하는 데 사용됩니다.
Inner ring. 내륜 은 관 내에서 권선 좌굴을 방지하기 때문에 가스켓 선회한다. 개스킷이 구부러지면 그 일부가 파이프 안으로 빨려 들어갑니다. 거기에서 개스킷 조각은 일반적으로 무언가에 걸릴 때까지 파이프 라인을 통해 흐릅니다. 종종 그들은 펌프와 같은 회전 장비 주위에 감겨 있습니다. 그 결과 엉망진창은 "새 둥지"로 알려져 있습니다. 내부 링 은이 문제를 방지하는 데 도움이됩니다.
Sealing element. 이름에서 짐작할 수 있듯이 씰링 요소 는 누출을 방지하는 씰을 만듭니다. 씰링요소는 권선과 주입구 소재를 모두 포함합니다. 오일 및 가스 정유소의 대부분의 Spiral Wound Gasket은 고온에 적합한 유연한 흑연 필러 소재를 사용합니다. 또한 유연한 흑연 주입구를 통해 개스킷은 플랜지 변형 및 조인트 정렬 오류에 대해 보다 내성이 강해집니다. PTFE (Polytetrafluoroethylene )는 또 다른 일반적인 충전재 입니다. PTFE 는 고온 용 등급이 아닙니다. 한편, 정유 공장에서 대부분의 권선 재료는 스테인리스강과 모넬이 될 것이다.
세 가지 핵심 요소로 만든 금속 개스킷입니다.
1) OD 및 ID에 스폿 용접 된 금속 나선형 권선.
2) 와인딩 레이어 사이에 들어가는 씰 필러 재료. 이 재료는 나선형으로 감긴 개스킷이 밀봉하는 용도와 호환되어야 한다
3) 선택 사양 인 외부 가이드 링 (가장 일반적 임), 내부 링 (진공 애플리케이션 용) 또는 압력 및 진공 애플리케이션 용.
맞춤 제작 된 개스킷은 다음에 사용할 수 있습니다.
맨홀 및 핸드 홀-대구경 개스킷-텅 및 그루브
밸브 보닛-가이드리스 개스킷 적용-맞춤형 설계-보일러 유형
사용 가능한 재료 :
충전제 재료 : 비석면, PTFE, GRAFOIL ® 연성 흑연, 세라믹, 운모
권선 스트립 : 304, 316 스테인레스 다른 사람이 포함 그러나 가장 일반적인 같습니다
스텔로이 ®, 합금 (20), 모넬 ®, 니켈 ®, 인코넬 ®, 인코 로이 ®, 지르코늄 탄탈륨 ®, 구리, PHIS - 청동, 탄소강
가이드 링 재질 : 당사의 표준은 탄소강입니다. 기타 : 대부분의 스테인리스 등급,
Inconel®, Monel ®, Titanium ®, Nickel, Alloy 20 및 Hastalloy ®. 150 # ~ 2500 # 압력 설계에서
ASME / ANSI B 16.5 및 BS 1560 플 랜지용으로 설계된 표준 크기.
ASME B16.20
나선형으로 감긴 개스킷 의 상단에 " ASME B16.20 "이라는 표시가 있어야 합니다. 이는 가스켓 이 파이프 플랜지 ( 나선형 가스켓 포함) 용 금속 가스켓 을 관리하는 표준 인 ASME B16.20 표준 에 따라 제조되었음을 나타냅니다 .
제조사
첫째, 제조업체 이름은 일반적으로 개스킷의 오른쪽에 있습니다. 이것은 개스킷을 만든 사람을 알려줍니다.
권선 재료 및 필러 재료
개스킷의 재질을 나타냅니다. 개스킷 색상은 이러한 재료에 대해 많은 것을 알려줍니다.
직경 및 압력 등급
이 표시는 개스킷이 처리 할 수있는 부하와 함께 개스킷의 크기를 알려줍니다.
압력 클래스 : 150, 300, 400, 600, 900, 1500 (2500)가 높은 번호가 큰 압력을 견딜 수있는 능력을 나타낸다.
Spiral Wound Gasket 색상 코드
색상은 Spiral Wound Gasket에서 중요한 역할을 합니다. 바깥 쪽 테두리의 색상과 테두리를 따라있는 스트라이프의 색상은 둘 다 개스킷 내의 재료를 나타내는 중요한 지표입니다.
외부 테두리 색상 은 개스킷의 권선 재질을 나타냅니다.
림 스트라이프 색상 은 개스킷의 필러 재료를 알려줍니다.
예를 들어 다음 외부 테두리 색상은 특정 권선 재질을 나타냅니다.
노란색 은 304 스테인리스 스틸 가스켓 재질을 의미 합니다. 즉, 내부 링 과 금속 권선이 304 스테인리스 스틸 로 만들어졌습니다 .
녹색 은 316 스테인리스 스틸 입니다.
청록색 은 321 스테인리스 스틸 입니다.
파란색 은 347 스테인리스 스틸 입니다.
주황색 은 Monel 로 만들어 졌음을 의미합니다 .
블랙 은 합금 20입니다.
실버 입니다 탄소강
브라운 은 Hastelloy B입니다
베이지 는 Hastelloy C입니다
금 은 Iconel
빨간색 은 니켈
보라색 은 티타늄
참고 : 석유 및 가스 산업에서 일하는 경우 대부분 노란색 (304 스테인리스 강 ), 녹색 (316 스테인리스 강 ) 또는 주황색 ( 모넬 ) 의 세 가지 색상 중 하나가 표시됩니다 . 모넬 은 니켈과 구리의 합금으로 고온에 견딜 뿐만 아니라 부식에도 강합니다.
한편 림 스트라이프 색상은 개스킷에 다음 충전재 중 하나가 있음을 나타냅니다 .
분홍색 은 운모 종이를 나타냅니다.
회색 은 흑연을 나타냅니다.
흰색 은 PTFE를 나타냅니다.
밝은 녹색 녹색은 세라믹을 나타냅니다.
참고 : 석유 및 가스 산업에서 일하는 경우 대부분의 경우 흑연을 나타내는 회색이 표시됩니다.
Spiral Wound Gasket 이 사용되는 이유
Spiral Wound Gasket 은 1912 년부터 사용되어 왔지만 1990 년대까지 산업용 배관에 정기적으로 사용되지 않았습니다.
1989 년 7 월 12 일 EPA는 대부분의 석면 함유 제품을 금지하는 최종 규칙을 발표했습니다. 당시 석면 개스킷은 낮은 온도와 압력에서 사용되었습니다 . 이러한 조건 에서 파열 위험이 없기 때문 입니다. 링 조인트 개스킷은 고온 (~ 500 + 화씨) 및 고압 분야에 사용되었습니다.
1990 년대 초, 석유 화학 산업은 석면만큼 효과적인 가스켓 유형을 찾고 있었습니다. Spiral Wound Gasket 은 석유 및 가스 산업의 요구 사항을 처리 할 수있는 재료를 사용할 수 있기 때문에 강력한 선택옵션이었습니다.
약 5 년 후 업계는 Spiral Wound Gasket 을 ASME B16.20 의 표준 으로 만들기 위해 노력했습니다 .
2008 년 5 월 ASME B16.20 에 대한 수정으로 Spiral Wound Gasket 내에서 내부 링을 표준으로 사용했습니다.
ASME B16.20 이 내부 링을 필요로 하는 이유 는 플랜지면이 추가 압축으로 인해 금속 권선 과 충전재 가 외부 링 ( 가이드 링 이라고도 함)에 밀릴 정도로 충분한 개스킷 응력을 생성하기 때문 입니다.
외륜 의 고체 조각 탄소강 . 그리고 스테인레스 스틸 권선은 "쉐브론 V"모양된다 (모양을 의미하지 쉐브론 회사). 모양은 와인딩 재료 를 파이프의 내경 으로 밀어내는 데 도움이됩니다 . 이것은 프로세스를 방해합니다. 경우 추가 압축 (약 22ksi 가스켓 스트레스)이 충족되면, 금속 권선은 완전히 실패합니다. 종종 "새 둥지"( 금속 와인딩 이 파이프에 떨어지고 엉키게되는 곳)가 발생합니다. 그것에 대한 나쁜 점은 그들이 일종의 회전 장비 및 / 또는 밸브에 도달 할 때까지 이동한다는 것입니다.
Spiral Wound Gasket 은 두 배관 모두에 사용할 수있는 놀라운 개스킷입니다 ( ASME B16.5 및 B16.47 플랜지 에서 선호되는 개스킷 ). Kammprofile 개스킷은 열교환 기 에서 많은 관심을 받고 있지만 , 나선형으로 감긴 개스킷 도 적합합니다.
압축성 과 회복력으로 인해 나선형으로 감긴 개스킷 이 대부분의 플랜지에 가장 적합한 금속 개스킷이 됩니다. 이제 ASME B16.5 2500 시리즈 플랜지를 포함한 고압 플랜지 에서도 링 타입 조인트보다 선호 되는 금속 가스켓 입니다 .
주문 및 문의는 ☎☎☎ 010-5483-8171 , 055-382-8171 , F/055-382-8171 , kcw4082@daum.net 김치완이사
▶ Garlock Products : Garlock FLEXSEAL ® Spiral Wound Gasket은 우수한 성능과 일관된 압축성 및 내구성이 뛰어나고 쉽게 설치 및 탈거를 할 수 있습니다. FLEXSEAL ® 개스킷은 ASME B16.20에 따라 압력을 플랜지 등급으로 밀봉합니다. FLEXSEAL ® 가스켓 라인은 다양한 금속과 필러소재를 결합하여 다양한 조건을 충족시킵니다. 탄화수소 처리 및 정제, 석유 화학 처리, 화학 처리, 발전, 펄프 및 제지, 석유 및 가스 산업에 효율적입니다.
| Style No. | Feature | Specifications |
 FLEXSEAL® RWI Gaskets |
Style RWI는 고압 적용 분야에서 사용하기위한 내부 링, 나선형 권선, 충전재 및 센터링을 특징으로합니다. | ①간편한 설치 및 제거 ②ASME B16.5 및 B16.47에 따라 플랜지등급으로 압력을 밀봉합니다. ③금속 및 필러에 따라 극저온에서 2000 ° F /1093 ° C까지의 온도에 적합 ④가이드 링은 플랜지면에서 씰링 요소의 중앙 정렬을 단순화합니다. ⑤맞춤형 솔루션은 다양한 금속과 충전재를 결합하여 다양한 조건을 수용합니다. ⑥최대 클래스 2500 # 플랜지의 돌출면 플랜지에 적합 ⑦이너스 링은 고객이 별도로 지정하지 않는한 ASME B16.20에 표준으로 제공됩니다. ⑧내부 링은 연마재로 인한 침식으로부터 밀봉 요소를 보호 할 수 있습니다. |
 |
FLEXSEAL ® RW는 금속 권선, 충전재 및 센터링 링이있는 ASME 플랜 지용 으로 설계되었습니다. RW는 볼록면 플랜지에 탁월한 범용 성능을 제공합니다. 내구성이 뛰어난 구조와 일관된 압축은 뛰어난 안전성과 뛰어난 밀봉 성능을 제공합니다. | ①ASME B16.5에 따라 플랜지 등급에 대한 압력 밀봉 ②금속 및 필러에 따라 극저온에서2000 ° F / 1093 ° C까지의 온도에 적합 ③맞춤형 솔루션은 다양한 금속과 충전재를 결합하여 다양한 조건을 수용합니다. ④센터링 링은 플랜지면에서 개스킷을 정확하게 찾고 추가적인 반경방향 강도를 제공 하며 압축 제한기 역할을합니다. ⑤나선형 권선 (밀봉 요소)은 미리 형성된 금속과 부드러운 충전재로 구성됩니다. ⑥참고 : ASME B16.20에 따라 ASME B16.5 또는 B16.47 플랜 지용 모든 나선형 개스킷은 주문시고객이 지정하지 않는 한 외부 및 내부 링 (FLEXSEAL ® RWI) 으로 만들어집니다 . |
| FLEXSEAL® SW Gaskets | Style SW는 나선형 와인딩 만 제공하므로 텅 앤 그루브, 암-수 또는 그루브-평면 플랜지에 적합합니다. | ①텅 및 그루브, 수-암 또는 그루브-평면 플랜지에 적합 ②나선형 권선 만, 미리 성형 된 금속 와이어와 연성 충전재를 포함함 ③권선의 내경 및 외경은 안정성을높이기 위해 필러없이 여러 겹의 금속으로 보강됩니다. ④튼튼한; 간편한 설치 및 제거 ⑤금속 와이어 및 필러에 따라 극저온에서 1093 ° C까지의 온도에 적합합니다. ⑥맞춤형 솔루션은 다양한 금속과 충전재를 결합하여 다양한 조건을 충족합니다. |
 LEXSEAL® SWI Gaskets |
Style SWI는 내부 링이있는 나선형 와인딩이 특징이며, 미리 성형 된 금속과 부드러운 충전재가 포함되어 있습니다. 텅 앤 그루브, 암-수 또는 그루브-평면 플랜지에 적합합니다. | ①내부 링이있는 나선형 권선, 미리성형 된 금속 와이어 및 부드러운 필러 재료 포함 ②내부 링은 연마 매체에 의한 씰링요소 침식 원인을 보호하는 데 도움이됩니다. ③내부 링은 개스킷 ID가 포함되지않은 경우 개스킷이 스텝 다운 홈에있는 플랜지 연결에서 반경 방향 좌굴을 방지합니다. ④금속 및 필러에 따라 극저온에서2000 ° F / 1093 ° C까지의 온도에적합 ⑤맞춤형 솔루션은 다양한 금속과 충전재를 결합하여 다양한 조건을 수 용합니다. |
 EDGE® Gaskets |
EDGE ® 는 당사의 독자적인 STABL-LOCK ™ 내부 랩 구조와 내부 좌굴을 줄이기위한 릴리프 포트가있는 외부 링이 특징 인 나선형으로 감긴 개스킷입니다. | ①STABL-LOCK ™ 내부 랩 구조는 밀봉 요소가 프로세스 재료로 유입되어 오염되는 것을 방지합니다. ②리테 이닝 그루브는 와인딩을 단단히 잡고 효과적인 밀봉을 위해 대칭 단면을 유지합니다. ③수정 된 가이드 링으로 모든 돌출된 표면과의 접촉 보장 ④이중 플랜지 (DF) 설계는 재고 비용을 줄이기 위해 150 # 및 300 #플랜지를 모두 수용 합니다. ⑤다양한 온도 기능을 갖춘 다양한 metal 및 필러에서 선택 |
 LEXSEAL® Heat Shield™ Gaskets |
FLEXSEAL ® Heat Shield ™는 뛰어난 내화성을 제공합니다. 열 산화 환경에 이상적이며 플랜트 스팀 드럼, 탄화수소 캣 크래커, 수소 장치 및 배기 매니 폴드에 적합합니다. | ①내화성 및 677 ° C (1250 ° F) 등급 ②유연한 흑연으로 채워진 스파이럴운드 개스킷에는 THERMa-PUR ®의 ID 및 OD 필러 플라이가 있습니다. ③THERMa-PUR ® 레이어는 열 산화 대기로 부터 유연한 흑연 중심을 보호합니다. ④개스킷의 금속 와이어는 용도에 따라 다양한 재질로 만들 수 있습니다. |
 LEXSEAL® ULE (Ultra Low Emissions) Spiral Wound Gaskets |
FLEXSEAL ® ULE는 누출 제어가 중요하고 공격적인 응용 분야에서 spiral wound gasket 디자인이 필요한 곳에서 사용하도록 설계되었습니다. 이 개스킷은 고성능 흑연을 사용하여 제조되며 산화에 대한 최대 보호 기능을 제공합니다. 표준 설계에는 압축성과 밀봉 성을 높이기 위해 내부 링과 외부 링, 미리 형성된 금속 와이어가 포함됩니다. |
①API 6FB-1.4 ml / min으로 기록 된개스킷 평균 누출 율 ②CFET (Low Emissions)-10PPM(백만 분율)의 평균 개스킷 누출률 제공 ③내 산화성 개스킷 산화에 대한 최대 보호 기능을 제공하여 신뢰성을 높이고 서비스 수명을 연장합니다. ④고온에서도 동적 하중 하에서 노화 또는 피로가 없음 ⑤제조 가능성-표준 리드 타임에서사용 가능 ⑥열 사이클링 애플리케이션-맞춤형 와인딩기술과 결합 된 고성능흑연의 압축성 및 회수는 탁월한내 화학성과 성능을 제공합니다. 개스킷은 넓은 온도 범위에서 작동합니다. ⑦엄격한 비산 배출 요건이있는 산업 ⑧폐수 처리 및 저장 탱크와 같은 증발원이있는 가압 공정 장비. |
| FLEXSEAL® HH Gaskets | 보일러 맨홀 및 튜브 캡 어셈블리를 위해 특별히 설계된 FLEXSEAL ® HH는 대부분의 표준 보일러에 적합합니다. | |
| FLEXSEAL® LMF, LTG, and STG Gaskets |
압축 가이드 링이 필요하지 않은 계단 또는 홈에 사용 권선의 내경은 더 큰 안정성을 제공하기 위해 필러없이 여러 개의 금속 플라이로 보강되었습니다. |
①Style LMF-대형 수-암 플랜지에 맞게 설계된 권선 ②Style LTG-큰 텅 및 그루브 플랜지에 맞게 설계된 권선 ③Style STG-작은 텅 및 그루브 플랜지에 맞게 설계된 권선 |
| FLEXSEAL® Low-Load Gaskets |
Garlock 저하 중 나선형 권선 개스킷은 사용 가능한 볼트 하중이 낮은 플랜지 연결을 위해 표준 나선형 권선 개스킷의 우수한 밀봉 기능을 제공합니다. RW, RWI, SW 및 SWI 스타일로 제공 |
①약한 플랜지 설계에 대한 보상 ②ASME B31.3 및 PV 및 B 코드를준수하기 위해 볼트 응력이 ③25,000psi / 172bar를 초과하지 않도록합니다. ④손쉬운 취급 및 설치를 위해지지되지 않는 노출 된 필러 없음 ⑤최소한의 압축 하중으로 높은 기밀 수준 달성 ⑥안전을 향상시키는 탁월한 파열 저항 ⑦다양한 나선형 권선 디자인 및 구성 재료로 제공 ⑧ASME B16.20 치수로 제조 |
| FLEXSEAL® MCR Gaskets |
FLEXSEAL ® MCR 개스킷은 보일러 맨홀 커버 어셈블리 용으로 설계되었으며 센터링 링이 있거나없는 옵션이 있습니다. | ①센터링 링은 플랜지면에서 개스킷을 정확하게 찾고 추가적인 반경방향 강도를 제공하며 압축 제한기 역할을합니다. ②나선형 권선 (밀봉 요소)은 미리 형성된 금속과 부드러운 충전재로 구성됩니다. |
| FLEXSEAL® RWI-RJ Gaskets |
조인트 플랜 지용 으로 설계되었습니다. 단단한 금속 타원형 또는 팔각형 API 링 조인트 개스킷을위한 이상적인 대체품입니다. | ①나선형 권선 (밀봉 요소)은 미리 형성된 금속과 부드러운 충전재로 구성됩니다. ②센터링 링은 플랜지면에서 개스킷을 정확하게 찾고 추가적인 반경방향 강도를 제공하며 압축 제한기 역할을합니다. ③내부 링은 반경 방향 좌굴을 방지하고 연마 매체로 인한 침식으로부터 밀봉 요소를 보호합니다. ④단단한 금속 타원형 또는 팔각형API 링 조인트 개스킷의 이상적인대체품 ⑤개스킷 홈이 심하게 마모 된 경우플랜지 교체 비용 절감 ⑥빠르고 쉬운 설치에는 3/16"(4.77mm) 플랜지 분리 만 필요합니다 [링 조인트 개스킷에는 최대3/4"(19.77mm)가 필요할 수 있음] ⑦다양한 금속 및 필러 재료는 모든범위의 온도 및 압력 기능을 가지고 있습니다. |
| FLEXSEAL® RW-RJ Gaskets |
FLEXSEAL ® RW-RJ 개스킷은 링 조인트 플랜 지용 으로 설계되었습니다. 단단한 금속 타원형 또는 팔각형 API 링 조인트 개스킷을위한 이상적인 대체품입니다. | ①센터링 링은 플랜지면에서 개스킷을 정확하게 찾고 추가적인 반경방향 강도를 제공하며 압축 제한기 역할을합니다. ②나선형 권선 (밀봉 요소)은 미리 형성된 금속 와이어와 연질 충전재로 구성됩니다. ③단단한 금속 타원형 또는 팔각형API 링 조인트 개스킷의 이상적인대체품 ④플랜지 홈이 손상되거나 심하게 마모되었을 때 플랜지 교체 비용 절감 ⑤빠르고 쉬운 설치에는 3/16"(4.77mm) 플랜지 분리 만 필요합니다 [링 조인트 개스킷에는 최대3/4"(19.77mm)가 필요할 수 있음] ⑥다양한 금속 및 필러 재료는 모든범위의 온도 및 압력 기능을 가지고 있습니다. |
| THERMa-PUR® Style 4122 Spiral Wound | ①극한 온도-연속적이든 열 사이클링 조건이든 상관없이 고온을 견딜 수 있음 ②산화 저항-다른 고온 솔루션에 비해 향상된 중량 손실 특성을 제공 하는 독점 재료를 포함합니다. ③소수성 (내수성) ④플랜지에서 쉽게 분리-플랜지에 달라 붙지 않아 개스킷을 쉽고 빠 르게 제거 할 수 있습니다. |
Continuous Max: 1832°F / 1000°C Max. Pressure: Equal to flange rating |
▶ Flexitallic Products
| Style No. | Feature | Specifications |
| Style CGI - Flexible Graphite Filler (SEL) | 평면 및 상부 표면 플랜지와 함께 사용하기 위한 것으로,이 개스킷은 블로아웃 방지를 위해 증가 된 압축력을 특징으로하며 고압 / 고온, 부식성, 유독성 매체가있는 곳에 사용됩니다. | Approval : BAM for Oxygen, TA Luft Flange Face : Flat, Raised Maximum Temperature : 450°C / 842°F Media : Hazardous Minimum Temperature -240°C / -400°F Pressure : -240°C / -400°F Pressure Class : -240°C / -400°F Pressure Rating PN : PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250 |
| 835 Thermiculite® SWG Filler Material |
고온 및 / 또는 공격적인 화학 매체와 관련된 응용 분야에서 사용하도록 설계된 중요한 서비스 개스킷입니다. 이것은 질석 기반 필러 재료와 결합 된 금속 권선 와이어로 구성된 나선형으로 감긴 밀봉 요소로 구성됩니다. 개스킷은 내부 및 / 또는 외부 센터링 / 압축 스톱 링 또는 밀봉 요소 형태로 공급 될 수 있습니다. 나선형 구조는 우수한 밀봉 성능을 제공하고 높은 수준의 개스킷 복원력을 제공합니다. |
Approval : API 6FB, TA Luft Brand : Thermiculite® Flange Face : Flat to Groove, Male x Female, Raised & Flat Face, Tongue and Groove Maximum Temperature : 982°C / 1799.6°F Media : Hazardous Minimum Temperature -240°C / -400°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600,1500, 2500, 400, 900 Pressure Rating PN : PN10,PN16, PN25, PN40, PN64, PN100, PN160, PN250 |
| Style CGI - Flexite Super Filler | 평면 및 상부 표면 플랜지와 함께 사용하기 위한 것으로, 블로아웃 방지를 위한 압축력이 증가하며 고압/온도 서비스 또는 부식성또는 독성 매체가있는 곳에 사용됩니다. | Approval : BAM for Oxygen Flange Face : Flat, Raised Maximum Temperature249°C / 480.2°F Media : Hazardous Minimum Temperature-101°C/-149.8°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600, 1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
| Style CGI - PTFE Filler | 평면 및 상부 표면 플랜지와 함께 사용하기 위한 것으로, 블로아웃 방지를 위한 압축력이 증가하며 고압/온도 서비스 또는 부식성또는 독성 매체가있는 곳에 사용됩니다. | Approval : BAM for Oxygen Flange Face : Flat, Raised Maximum Temperature 260°C / 500°F Media : Hazardous Minimum Temperature -240°C/-400°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600,1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100,PN160, PN250 |
| HE-RIR - Flexible Graphite Filler (SEL) |
금속 내부 링을 사용하여 개스킷 격납 및 압축 한계를 외부 위치 노즈가 있는 나선형 상처 씰링 요소와 결합합니다. | Approval : BAM for Oxygen Flange Face : Flat Face to Recess/Groove, Male and Female, Tongue and Groove Maximum Temperature : 450°C / 842°F Media : Hazardous Minimum Temperature : -240°C / -400°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600,1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100,PN160, PN250 |
| Style 625 | 항공기 내 클램프형 폐쇄를 위해 설계되었지만, 공간 제한으로 얇거나 좁은 모든 곳에서 널리 사용됩니다. | Flange Face : Flat Face to Recess/ Groove, Male and Female, Tongue and groove Media : Hazardous Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600, 1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
| Style CGI-MRG - Flexible Graphite Filler (SEL) | spiral wound gaskets을 사용할 때 플랜지 표면이 부식 될 수있는 HF 산 알킬화 장치 및 기타 위험한 화학 제품에 사용하기 위해 개발되었습니다. | Approval : BAM for Oxygen Brand : Flexicarb Flange Face : Flat, Raised Maximum Temperature450°C/ 842°F Media : Hazardous Minimum Temperature:-240°C/-400°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600,1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
| Style RIR - Flexite Super Filler | 내부 링은 압축 멈춤 장치 역할을하며 밀봉 요소와 미디어 스트림 사이에 물리적 장벽을 만듭니다 | Approval : BAM for Oxygen Flange Face : Flat Face to Recess/Groove, Male and Female, Tongue and Groove Maximum Temperature:249°C/480.2°F Media : Hazardous Minimum Temperature:-101°C/-149.8°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600,1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100,PN160, PN250 |
| HE-RIR - Flexite Super Filler | 금속 내부 링을 사용하여 외부 위치 노즈가있는 나선형으로 감긴 밀봉 요소와 결합 된 가스켓 봉쇄 및 압축 제한을 제공합니다. | Approval : BAM for Oxygen Flange Face : Flat Face to Recess/ Groove, Male and Female, Tongue and Groove Maximum Temperature249°C / 480.2°F Media : Hazardous Minimum Temperature:-101°C/-149.8°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600, 1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
| Style CGI-MRG - Flexite Super Filler |
기존의 spiral wound gaskets을 사용할 때 플랜지 표면이 부식 될 수있는 HF 산 알킬화 장치 및 기타 위험한 화학 제품에 사용하기 위해 개발되었습니다 | Approval : BAM for Oxygen Brand : Flexicarb Flange Face : Flat, Raised Maximum Temperature249°C / 480.2°F Media : Hazardous Minimum Temperature-101°C/-149.8°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600, 1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
| Style CGI-MRG - PTFE Filler | Approval :BAM for Oxygen Brand : Flexicarb Flange Face : Flat, Raised Maximum Temperature :260°C / 500°F Media : Hazardous Minimum Temperature -240°C / -400°F Pressure : 431 Bars / 6251.14 PSI Pressure Class : 150, 300, 600, 1500, 2500, 400, 900 Pressure Rating PN : PN10, PN16, PN25, PN40, PN64,PN100, PN160, PN250 |
▶ VALQUA Product
| VALQUA No. | 특 징 | 적 용 |
| 6590 | ① 충진재로 적용된 VALQUAFOIL 테이프를 사용한 나선형 개스킷 ②기본형 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브 보닛, 압력 용기, 타워 및 탱크 용 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. ③밀폐성이 우수하여 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. ④열 및 압력 사이클에 대한 반응이 뛰어나 재 조임 빈도가 감소합니다. ⑤내 방사선 성도 우수합니다 (원자력 규격 대응 제품도 있습니다). |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 고온, 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 적용 분야 : 특히 LNG, 액체 질소 및 액체 수소와 같은 초저온 유체뿐만 아니라 고온 및 고압 증기 (HTS 제외)를 처리하는 데 사용되는 개스킷으로 가장 적합합니다. |
| 6590VC | ①극저온 용 개스킷은 6590 시리즈를보다 유연하게하여 낮은 개스킷 응력에서도 우수한 밀봉 성을 제공합니다. ②기본 모양의 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브의 보닛, 압력 용기, 타워 및 탱크 용 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. ③이 개스킷은 LNG와 같은 극저온 조건에서 우수한 밀봉 성을 가지고 있습니다. ④가스켓 응력이 낮은 상태에서도 밀봉 할 수있는 공정을 채택했습니다. |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스 , 인화성 가스, 독성, 극저온 액체, 부적절한 유체 뜨겁고 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 이들은 LNG, 액체 질소 및 액체 수소와 같은 매우 낮은 온도의 유체와 낮은 조임력에서 밀봉 특성이 필요한 응용 분야에 사용하기에 적합한 개스킷입니다. |
| 6591 | ①VALQUAFOIL 테이프를 외부 링과 함께 필러 재료로 적용한 나선형 상처 개스킷 버전 ②외륜이있는 개스킷의 외륜 둘레에 플랜지 볼트가 새겨 져있어 개스킷의 중심을 쉽게 맞출 수 있습니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. 돌출면 플랜지와 함께 사용하는 경우, 개스킷의 내경 변형이 가능하므로 No. 6596 (내부 및 외륜 포함)을 권장합니다. 플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내륜 및 외륜이있는 제품을 사용하십시오. ③우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. ④열 및 압력 사이클에 대한 반응이 뛰어나 재 조임 빈도가 감소합니다. ⑤또한 내 방사선 성이 우수합니다 (원자력 사양을 준수하는 제품도 있습니다). |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스 , 인화성 가스, 독성, 극저온 액체, 부적절한 유체 뜨겁고 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 적용 분야 : 특히 LNG, 액체 질소 및 액체 수소와 같은 초저온 유체뿐만 아니라 고온 및 고압 증기 (HTS 제외)를 처리하는 데 사용되는 개스킷으로 가장 적합합니다. |
| 6591VC | ①극저온 용 개스킷은 6590 시리즈를보다 유연하게하여 낮은 개스킷 응력에서도 우수한 밀봉 성을 제공합니다. ②VALQUAFOIL 테이프를 외부 링과 함께 필러 재료로 적용한 나선형 상처 개스킷 버전 ③외륜이있는 개스킷의 외륜 둘레에 플랜지 볼트가 새겨 져있어 개스킷의 중심을 쉽게 맞출 수 있습니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. 돌출면 플랜지와 함께 사용하는 경우, 개스킷의 내경 변형이 가능하므로 No. 6596 (내부 및 외륜 포함)을 권장합니다. ④개스킷은 LNG와 같은 극저온 조건에서 우수한 밀봉 성을 가지고 있습니다. ⑤가스켓 응력이 낮은 상태에서도 밀봉 할 수있는 공정을 채택했습니다. |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스 , 인화성 가스, 독성, 극저온 액체, 부적절한 유체 산소 용도 : LNG, 액체 질소, 액체 수소와 같은 매우 낮은 온도의 유체와 낮은 조임력에서 밀봉 성이 필요한 용도에 사용하기에 적합한 개스킷입니다. |
| 6592 | ①내부 링이있는 필러 재료로 적용된 VALQUAFOIL 테이프를 사용한 나선형 상처 개스킷 버전 ②내부 링이있는 개스킷은 수-암 플랜지에 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. 플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내륜이있는 제품을 사용하십시오. ③우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. ④열 및 압력 사이클에 대한 반응이 뛰어나 재 조임 빈도가 감소합니다. ⑤또한 내 방사선 성이 우수합니다 (원자력 사양에 적합한 제품도 있습니다). |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스 , 인화성 가스, 독성, 극저온 액체, 부적절한 유체 : 산소 적용 특히 고온 및 고압 증기 (HTS 제외)뿐만 아니라 LNG, 액체 질소 및 액체 수소와 같은 초저온 유체를 처리하는 데 사용되는 개스킷으로 가장 적합합니다. |
| 6592VC | ①극저온 용 개스킷은 6590 시리즈를보다 유연하게하여 낮은 개스킷 응력에서도 우수한 밀봉 성을 제공합니다. ②내륜 포함 ③내부 링이있는 개스킷은 수-암 플랜지에 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. ④이 개스킷은 LNG와 같은 극저온 조건에서 우수한 밀봉 성을 가지고 있습니다. ⑤가스켓 응력이 낮은 상태에서도 밀봉 할 수있는 공정을 채택했습니다. |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 고온, 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 용도 : LNG, 액체 질소, 액체 수소와 같은 매우 낮은 온도의 유체와 낮은 조임력에서 밀봉 성이 요구되는 용도에 사용하기에 적합한 개스킷입니다. |
| 6596 | ①내륜과 외륜이있는 충전재로 적용된 VALQUAFOIL 테이프를 사용한 스파이럴 상처 개스킷 버전 ②외륜과 내륜이있는 개스킷의 외륜은 개스킷의 보강 량 및 조임 량을 조정하기위한 가이드로 유용하여 개스킷의 센터링을 용이하게합니다. 또한 내부 링을 사용하면 개스킷이 너무 조여도이 개스킷의 내경이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. ③기밀성이 우수하여 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. ④열 및 압력 사이클에 대한 반응이 뛰어나 재 조임 빈도가 감소합니다. ⑤또한 내 방사선 성이 우수합니다 (원자력 사양에 적합한 제품도 있습니다) |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 고온, 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 적용 특히 고온 및 고압 증기 (HTS 제외)뿐만 아니라 LNG, 액체 질소 및 액체 수소와 같은 초저온 유체를 처리하는 데 사용되는 개스킷으로 가장 적합합니다. |
| 6596VC | ①극저온 용 개스킷은 6590 시리즈를보다 유연하게하여 낮은 개스킷 응력에서도 우수한 밀봉 성을 제공합니다. ②이것은 내부 및 외부 링이 있습니다. 개스킷의 외륜은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로 유용하므로 개스킷의 중심을 쉽게 맞출 수 있습니다. ③또한 내륜을 사용하면 개스킷을 너무 조여도이 개스킷의 내경 측이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. ④이 개스킷은 LNG와 같은 극저온 조건에서 우수한 밀봉 성을 가지고 있습니다. ⑤가스켓 응력이 낮은 상태에서도 밀봉 할 수있는 공정을 채택했습니다. |
Temperature（℃）: -270〜450 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 고온, 진한 황산, 진한 질산 및 산소와 같은 산화성 산. 용도 : LNG, 액체 질소, 액체 수소와 같은 매우 낮은 온도의 유체와 낮은 조임력에서 밀봉 성이 요구되는 용도에 사용하기에 적합한 개스킷입니다. |
| 7590 | ①내 화학성 VALFLON 테이프를 필러 재료로 사용한 나선형 상처 개스킷 ②내식성이 우수하고 후프 재질을 적절히 선택하여 거의 모든 응용 분야에 적용 가능 ③기본형 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브의 보닛, 압력 용기, 타워 및 탱크 용 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. ④내식성이 우수하고 후프 재질을 적절히 선택하여 거의 모든 응용 분야에 적용 할 수 있습니다. ⑤우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. |
Temperature（℃）: -260〜300 Pressure（MPa） : 20.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독, 산소, 극저온 액체, 특히 다른 유형의 나선형으로 감긴 개스킷으로 처리 할 수없는 부식성 유체 및 산소 용 씰용 개스킷과 일반 가스 및 진공 씰용으로 가장 적합합니다. |
| 7591 | ①내 화학성 VALFLON 테이프를 필러 재료로 사용하는 스파이럴 와인드 개스킷은 부식성 유체 밀봉 및 기밀성에서 다른 필러 재료보다 우선하므로 일반 가스 및 진공 씰에 적합합니다. ②외륜이 붙어 있습니다. 개스킷의 외륜 둘레는 플랜지의 볼트를 새겨서 개스킷의 중심을 쉽게 맞출 수 있습니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. 돌출면 플랜지와 함께 사용하는 경우 개스킷의 내경 변형이 가능하므로 No. 7596 (내부 및 외부 링 포함)을 권장합니다. ③플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내륜 및 외륜이있는 제품을 사용하십시오. ④우수한 내식성과 적절한 후프 재료 선택과 함께 거의 모든 응용 분야에 적용 할 수 있습니다. ⑤우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. |
Temperature（℃）: -260〜300 Pressure（MPa） : 20.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독, 산소, 극저온 액체, 용도 : 특히 다른 유형의 나선형으로 감긴 개스킷으로는 처리 할 수없는 부식성 유체 및 산소 용 씰용 개스킷과 일반 가스 및 진공 씰용으로 가장 적합합니다. |
| 7592 | ①내 화학성 VALFLON 테이프를 필러 재료로 사용하는 스파이럴 와인드 개스킷은 부식성 유체 밀봉 및 기밀성에서 다른 필러 재료보다 우선하므로 일반 가스 및 진공 씰에 적합합니다. ②내부 링이있는 나선형 개스킷. 우수한 내식성과 적절한 후프 재료 선택과 함께 거의 모든 응용 분야에 적용 할 수 있습니다. ③내부 링이있는 개스킷은 수-암 플랜지에 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. ④플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내륜 및 외륜이있는 제품을 사용하십시오. ⑤우수한 내식성과 적절한 후프 재료 선택과 함께 거의 모든 응용 분야에 적용 할 수 있습니다. 우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. |
Temperature（℃）: -260〜300 Pressure（MPa） : 20.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독, 산소, 극저온 액체, 적용 분야 : 다른 유형의 나선형 가스켓으로는 처리 할 수없는 부식성 유체 및 산소 용 씰용 개스킷과 일반 가스 및 진공 씰용으로 특히 적합합니다. |
| 7596 | ①내 화학성 VALFLON 테이프를 필러 재료로 사용하는 스파이럴 와인드 개스킷은 부식성 유체 밀봉 및 기밀성에서 다른 필러 재료보다 우선하므로 일반 가스 및 진공 씰에 적합합니다. ②내륜과 외륜이 있습니다. 개스킷의 외륜은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로 유용하므로 개스킷의 중심을 쉽게 맞출 수 있습니다. 또한 내륜을 사용하여 개스킷을 너무 조여도이 개스킷의 내경 측이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. ③내식성이 우수하고 후프 재질을 적절히 선택하여 거의 모든 응용 분야에 적용 할 수 있습니다. ⑤우수한 기밀성은 일반 가스 및 진공에 대한 밀봉 성능을 크게 향상시킵니다. |
Temperature（℃）: -260〜300 Pressure（MPa） : 20.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독, 산소, 극저온 액체, 특히 다른 유형의 나선형으로 감긴 개스킷으로 처리 할 수없는 부식성 유체 및 산소 용 씰용 개스킷과 일반 가스 및 진공 씰용으로 가장 적합합니다. |
| 8590 | ①이 Spiral Wound Gasket은 기존의 석면 필러 대신 비석면 기반의 무기 종이를 사용하며, 비 석면 필러 (VALQUAFOIL ™ 또는 VALFLON ™)를 사용하는 다른 제품에 비해 경제적입니다. ②내열성이 있습니다. ③ 다양한 산업 분야에서 사용되는 고온 및 고압 유체를 취급하는 파이프 플랜지의 접합부에 가스켓으로 장착됩니다. ④원자력 사양에 적합한 제품도 있습니다. ⑤기본형 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브의 보닛, 압력 용기, 타워 및 탱크 용 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. |
Temperature（℃）: -200〜500 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 극저온 액체 , 부적절한 유체 : 고온 강알칼리 및 전열 유 적용 분야 : 다양한 산업 분야에서 사용되는 고온 고압 유체를 취급하는 파이프 플랜지의 접합부 가스켓으로 적합합니다. |
| 8590TN | ①NONASUPER는 기본 3.2mm 두께의 나선형 감김 개스킷 주변에 금속 스트립 (SUS304)을 감아 제조합니다. ②NONASUPER는 압축 섬유 시트와 동일한 수준의 조임력으로 사용할 수 있습니다. ③최대 서비스 온도는 섭씨 450 도입니다. |
Temperature（℃）: -200〜450 Pressure rating :JIS10K 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 극저 온도 액체, 용도 : 고온 유틸리티 라인에 사용하기에 가장 적합한 개스킷입니다. 구조재 : 후프 재 : SUS304 필러 재 : 비석면 무기종이 |
| 8591 | ①이 Spiral Wound Gasket은 기존의 석면 필러 대신 비석면 기반의 무기 종이를 사용하며, 비 석면 필러 (VALQUAFOIL ™ 또는 VALFLON ™)를 사용하는 다른 제품에 비해 경제적입니다. ②외륜이있는 개스킷의 외륜 둘레는 플랜지의 볼트가 새겨 져있어 개스킷의 센터링이 용이합니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. ③플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 호칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. ④내열성이 있습니다. ⑤원자력 사양에 적합한 제품도 있습니다. |
Temperature（℃）: -200〜500 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 극저온 액체 , 부적절한 유체 : 고온 강알칼리 및 전열 유 적용 분야 : 다양한 산업 분야에서 사용되는 고온 고압 유체를 취급하는 파이프 플랜지의 접합부 가스켓으로 적합합니다. |
| 8592 | ①이 Spiral Wound Gasket은 기존의 석면 필러 대신 비석면 기반의 무기 종이를 사용하며, 비 석면 필러 (VALQUAFOIL ™ 또는 VALFLON ™)를 사용하는 다른 제품에 비해 경제적입니다. ②수-암 플랜지에 내부 링이있는 개스킷이 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. ③플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 호칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. ④내열성이 있습니다. ⑤원자력 사양에 적합한 제품도 있습니다. |
Temperature（℃）: -200〜500 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 극저온 액체 , 부적절한 유체 : 고온 강알칼리 및 전열 유 적용 분야 : 다양한 산업 분야에서 사용되는 고온 고압 유체를 취급하는 파이프 플랜지의 접합부 가스켓으로 적합합니다. |
| 8596 | ① Spiral Wound Gasket은 내륜과 외륜이있는 기존의 석면 필러 대신 비석면 기반 무기지를 사용하며, 비 석면 필러 (VALQUAFOIL ™ 또는 VALFLON ™)를 사용하는 다른 제품에 비해 경제적입니다. ②외륜과 내륜이있는 개스킷의 외륜은 개스킷의 보강 및 조임 량을 조정하는 가이드로 유용하여 개스킷 센터링이 용이합니다. ③다양한 산업 분야에서 사용되는 고온 및 고압 유체를 취급하는 파이프 플랜지의 접합부에 가스켓으로 장착됩니다. ④또한 내륜을 사용하여 개스킷을 너무 조여도이 개스킷의 내경 측이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. ⑤원자력 사양에 적합한 제품도 있습니다. |
Temperature（℃）: -200〜500 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 극저온 액체 , 부적절한 유체 : 고온 강알칼리 및 전열 유 ApplicationSuited : 다양한 산업 분야에서 사용되는 고온 및 고압 유체를 처리하는 파이프 플랜 지용 접합부의 개스킷으로 사용됩니다. |
| M590L | ①팽창 흑연 필러로 만든 나선형 개스킷과 특수 제조 공정으로 만든 천이없는 운모 필러는 운모 필러에 의한 팽창 흑연에 대한 산화 방지 효과로 인해 밀봉 성이 우수하고 내열성이 현저하게 향상되었습니다. ②기본형 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브 보닛, 압력 용기, 타워 및 탱크 용 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. ③온도 한계 750 ℃ |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 산소 용도 : 초고온 용 |
| M591L | ①팽창 흑연 필러로 만든 나선형 개스킷과 특수 제조 공정으로 만든 천이없는 운모 필러는 운모 필러에 의한 팽창 흑연에 대한 산화 방지 효과로 인해 밀봉 성이 우수하고 내열성이 현저히 향상되었습니다. ②외륜이있는 개스킷의 외륜 둘레에 플랜지 볼트가 새겨 져있어 개스킷의 중심을 쉽게 맞출 수 있습니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. ③이 제품은 고온 용입니다. 기본적으로 No. M596 (내부 및 외륜 포함)을 권장합니다. ④플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. ⑤온도 한계 750 ℃ |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 적용 유체 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스, 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 산소 용도 : 초고온 용 |
| M592L | ①팽창 흑연 필러로 만든 나선형 개스킷과 특수 제조 공정으로 만든 천이없는 운모 필러는 운모 필러에 의한 팽창 흑연에 대한 산화 방지 효과로 인해 밀봉 성이 우수하고 내열성이 현저히 향상되었습니다. ②수-암 플랜지에 내부 링이있는 개스킷이 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. ③플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 호칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. ④온도 한계 750 ℃ |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 산소 용도 : 초고온 용 |
| M596L | ①팽창 흑연 필러로 만든 나선형 개스킷과 특수 제조 공정으로 만든 천이없는 운모 필러는 운모 필러에 의한 팽창 흑연에 대한 산화 방지 효과로 인해 밀봉 성이 우수하고 내열성이 현저히 향상되었습니다. ②외륜과 내륜이있는 개스킷의 외륜은 개스킷의 보강 및 조임 량을 조정하는 가이드로 유용하여 개스킷 센터링이 용이합니다. ③내륜을 사용하여 개스킷을 너무 조여도이 개스킷의 내경 측이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. ④온도 한계 750 ℃ |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 전열 유, 일반 용제, 약산, 약 알칼리, 강산 화산, 강알칼리, 공기, 질소 가스, 불활성 가스 , 배기 가스, 인화성 가스, 유독 한, 극저온 액체, 부적절한 유체 : 산소 용도 : 초고온 용 |
| M590 | ①운모 필름을 충전재로 사용한 나선형 상처 개스킷 ②가열로 인한 강도 저하를 최소화합니다. ③기본형 개스킷은 수-암 및 텅 및 그루브 플랜지, 밸브 보닛, 압력 용기, 타워 및 탱크 커버에 사용됩니다. 좁은 폭만 필요하며 고압에서 사용하기에 안전합니다. |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 부적절한 유체 : 인화성 가스, 독성 용도 : H.T.S 용 (산화제 : 질산 나트륨, 질산 칼륨, 아질산 나트륨의 혼합물) 고온 전열 유로 사용 |
| M591 | ①운모 필름을 충전재로 사용한 나선형 상처 개스킷 ②가열로 인한 강도 저하를 최소화합니다. ③외륜이있는 개스킷의 외륜 둘레는 플랜지의 볼트가 새겨 져있어 개스킷의 센터링이 용이합니다. 이 링은 개스킷의 보강 및 조임 량을 조정하기위한 가이드로도 유용합니다. ④이 제품은 고온에서 사용하기위한 것입니다. 기본적으로 No. M596 (내부 및 외륜 포함)을 권장합니다. ⑤플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 공칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 부적절한 유체 : 인화성 가스, 독성 용도 : H.T.S 용 (산화제 : 질산 나트륨, 질산 칼륨, 아질산 나트륨의 혼합물) 고온 전열 유로 사용 |
| M592 | ①운모 필름을 충전재로 사용한 나선형 상처 개스킷 ②가열로 인한 강도 저하를 최소화합니다. ③수-암 플랜지에는 내부 링이있는 개스킷이 사용됩니다. 내부 링은 개스킷을 강화할뿐만 아니라 파이프의 내경과 개스킷 사이의 간극을 감소시킬뿐만 아니라 유체의 축적과 모서리 부분의 부식을 방지합니다. ④플랜지의 압력 등급이 Class 900 (JIS 63K) 이상이거나 플랜지의 호칭 직경이 650A (26B) 이상인 경우 내 외륜이있는 제품을 사용하십시오. |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 부적절한 유체 : 인화성 가스, 독성 용도 : H.T.S 용 (산화제 : 질산 나트륨, 질산 칼륨, 아질산 나트륨의 혼합물) 고온 전열 유로 사용 |
| M596 | ①운모 필름을 충전재로 사용한 나선형 상처 개스킷 ②가열로 인한 강도 저하를 최소화합니다. ③외륜과 내륜이있는 개스킷의 외륜은 개스킷의 보강 량 및 조임 량을 조정하기위한 가이드로 유용하여 개스킷 센터링을 용이하게합니다. ④또한 내륜을 사용하여 개스킷을 너무 조여도이 개스킷의 내경 측이 변형되는 것을 방지합니다. 이러한 이유로 내부 및 외부 링이있는 개스킷은 돌출면 플랜지에 장착 할 수있는 가장 신뢰할 수있는 고온 / 고압 개스킷입니다. |
Temperature（℃）: -200〜750 Pressure（MPa） : 30.0 부적절 : 유체 인화성 가스, 유독 용도 : H.T.S 용 (산화제 : 질산 나트륨, 질산 칼륨, 아질산 나트륨의 혼합물) 고온 전열 유로 사용 |
주문 및 문의는 ☎☎☎ 010-5483-8171 , 055-382-8171 , F/055-382-8171 , kcw4082@daum.net 김치완이사
새로운 자료가 정리되는 되로 계속 업데이트 하겠습니다.
