플랜지 절연 키트는 플랜지, 스터드 볼트 및 개스킷 사이의 금속 대 금속 접촉을 방지하여 정적 전류로 인한 부식으로부터 플랜지 조인트를 보호하며, 가스, 물, 정유소 및 화학 플랜트의 배관에서 부유 전류를 제어하도록 설계되었습니다.

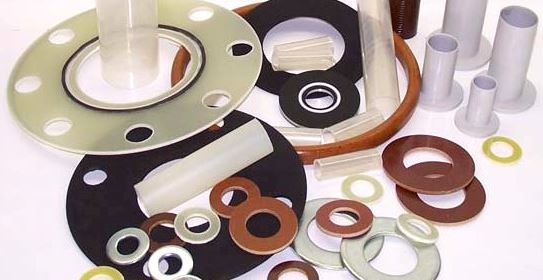

플랜지 절연 키트는 각 너트에 대해 하나의 와셔, 각 볼트에 대해 하나의 전체 길이 절연 슬리브, 개스킷 (유형 F, E, D, O) 및 각 너트에 대한 두꺼운 도금 강철 와셔로 구성됩니다.
플랜지 절연 키트는 무엇입니까?
플랜지 절연 키트의 목적은 배관 시스템에 존재하는 정전류가 유발할 수있는 플랜지 및 조인트 의전해부식을 방지하는 것입니다.
개스킷 절연 키트는 특수 개스킷, 모든 스터드 볼트 및 너트 용 격리 슬리브, 와셔로 구성됩니다. 이러한 구성 요소는 적절한 화학적 안정성, 낮은 수분 흡수 및 유전 특성을 가진 재료로 제조됩니다.
플랜지 절연 키트가 값싼제품일 경우에도 파이프 및 플랜지 조인트의 서비스 수명을 연장 할 수 있습니다. 절연 키트는 일반적으로 최대 24 인치까지 사용할 수 있지만 필요한 경우 더 높은 공칭 크기를 제조 할 수 있습니다.
유전체 플랜지 절연 키트는 1/2에서 최대 80 인치까지 모든 크기와 등급의 ASME B16.5, B.1647, API 플랜지에 사용할 수 있습니다.
FLANGE ISOLATION KIT TYPES

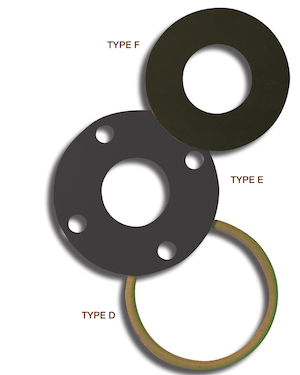

F, E, D 및 O로 지정된 네 가지 주요 유형의 개스킷 격리 키트가 있습니다. 각 유형의 플랜지 키트는 Flange Surface (RF, FF, RTJ) 에 맞습니다 .
FLANGE KIT TYPE “F” (RING FACE GASKET)
타입 F 절연 개스킷 (링 타입)은 돌출면 플랜지 (RF)에 맞습니다. F 형 개스킷의 외경은 플랜지 면보다 작습니다.
특수 밴드 프로텍터를 플랜지 조인트에 추가하여 플랜지 절연 키트에 의해 생성 된 음극 절연을 더욱 강화할 수 있습니다 (그렇지 않으면 이물질이 축적 될 수 있음).
Type F 개스킷은 코팅이 없거나 양면에 니트릴 고무 코팅이있는 1/8 인치 두께의 직물 기반 페놀 시트로 제조됩니다.
유형 F 개스킷은 높은 절연 용량을 가진 비석면 섬유로도 제공됩니다.
TYPE “E” FLANGE INSULATION KIT (FULL FACE)
"E"유형 개스킷 (전면 유형)은 플랜지 직경과 일치하는 외경을 갖습니다. 즉, 전체 플랜지 표면 영역을 덮습니다.
이 디자인은 플랜지 조인트 외부에 이물질을 유지하는 데 도움이되며 키트의 격리 특성을 향상시킵니다.
유형 E 플랜지 절연 키트는 페놀, 네오프렌 표면의 페놀 및 고온 재료로 제작됩니다.
TYPE “D” FLANGE INSULATION KIT (API RING JOINT GASKET)
타입 "D"절연 개스킷은 RTJ 플랜지 (스타일 R, RX 및 BX)의 링 조인트 홈에 적합하므로 링 조인트면이있는 플랜지에 적합합니다. 타입 D 개스킷은 페놀 등급으로 제공됩니다. 이러한 유형의 개스킷은 "API 링 조인트"라고도합니다.
TYPE “O” FLANGE INSULATION KIT
O 형 개스킷은 장치의 양면에 추가 밀봉 요소 (일반적으로 PTFE, 니트릴 또는 Viton 고무)를 특징으로하며 링 및 전면 디자인 (유형 E 및 F)으로 제공됩니다. 유형 O 개스킷은 페놀 및 G-10 재료로 제조됩니다.
절연 슬리브의 재료는 기본적으로 폴리에틸렌 또는 페놀입니다.
FLANGE ISOLATION KIT MATERIALS
Gasket
| Gasket Material | Dielectric Strength | Maximum Temperature | Water Absorption |
| Neoprene faced Phenolic | 500 | 175 F | 0.45% |
| Plain Phenolic | 500 | 225 F | 1.10% |
| Garlock 3400 | 630 | 700 F | |
| Klinger C4401 | 300 | 750 F | |
| G10 (NEMA) | UL94 VO | FR | 0.01% |
| Insul-Seal | 500 | 175 F | 0.50% |
| JM940 Red Devil | 2400 | 700 F | |
| Phenolic RTJ Type D | 500 | 225 F | 1.00% |
| Teflon | 600 | 450 F | 0.01% |
Sleeves
| Sleeve Material | Dielectric Strength | Maximum Temperature | Water Absorption |
| Phenolic | 500 | 250 F | 2.00% |
| Mylar | 4000 | 350 F | 0.22% |
| NEMA G10 | UL94VO | FR | 0.01% |
| Minlon | 450 | 300 F | 0.90% |
Washers
| Washers Material | Dielectric Strength | Maximum Temperature | Water Absorption |
| Phenolic | 500 | 225 F | 1.10% |
| Non-Asb | 300 | 750 F | |
| NEMA G11 | UL94VO | FR | 0.01% |
| Teflon | 600 | 450 F | 0.01% |
▶ Flexitallic Products
| Style No. | Feature | Specifications |
 |
고압 및 중요한 서비스 응용 분야에 이상적인 화재 안전 격리 개스킷이며 기존 시장 제품의 문제와 함정을 제거하는 것을 목표로합니다. | ①사이클링 애플리케이션에서 스프링 작동 씰보다 성능이 뛰어남 ②이중 톱니 모양의 금속 코어(Flexpro®) 절반 ③내화성 비전 도성 밀봉 재료 인 Corriculite ™ 사용 ④폴리이 미드 분리 필름으로 분리. 3000 V / mil의 유전 강도 ⑤NEMA 등급 유리 강화 에폭시 (GRE) 내부 및 외부 링으로 완성 ⑥ISOFLEX ™ -FS는 API 6FB Fire Safe입니다. 개스킷 하나로 일반 및 화재 안전 서비스 모두 충족 |
 |
ISOFLEX ™ -LT는 플랜지 격리 개스킷으로, 국부적 인 플랜지 손상에 덜 민감하고 경 사진 평면 스타일 개스킷보다 더 잘 밀봉됩니다. | ①베이스 링은 NEMA 등급 유리 강화 에폭시 (GRE) 로 제작되었습니다. ②GRE베이스 링의 신뢰할 수있는 Flexpro® (Kammprofile) 스타일 세레이션을 기반으로 한 씰 디자인 ③Corriculite에 직면하여 안정적인 밀봉을 제공합니다. ④씰 디자인과 Corriculite ™의 조합은 작은 분자를 씰링하는 데 도움이되는 고도로 압축 된 표면 재질의 링을 생성합니다. |
 |
ISOPRO ™ -IP는 NEMA 등급 유리 강화 에폭시 (GRE)를 사용하는 플랜지 절연 개스킷으로, 부드러운 밀봉 요소가 포함 된 오목한면과 경사면이있는 기계 홈이 있습니다. | ①네오프렌 또는 니트릴 직면 페놀에 대한 더 나은 대안. G10 또는 G11에서 사용 가능 ②엔지니어링 된 홈 형상을 통해 내부 압력이 씰링 요소에 에너지를 공급할 수 있습니다. ③저압에서 중압 등급 및 일반 서비스 사용에 이상적 ④씰링 요소는 니트릴, Viton 또는 PTFE로 만들어집 니다. |
 |
Flexitallic I-Flex 플랜지 절연 세트 (LP)는 절연 개스킷, 절연 슬리브, 절연 와셔 및 금속 와셔로 구성됩니다. 절연 개스킷은 소프트 컷 Sigma® 소재입니다. | ①광범위한 적용 응력에 대해 씰링을 수행 할 수있어 광범위한 표준 및 비표준 볼트 연결에 사용하기에 적합합니다. ②부드러운 압축 재료와 상대적으로 넓은 밀봉면은 'O'링 및 / 또는 스프링 에너지 기반 가스켓 절연 기술과 비교할 때 광범위한 플랜지 밀봉면 조건에 서 사용하는 것과 관련하여 제품을 더욱 견고하게 만듭니다. |
