고무에 대한 일반 정보
고무는 중간 온도 범위 (-50ºC ~ + 120ºC)에서 밀봉하는 데 가장 중요한 재료입니다. 변형 응력이나 하중이 제거되면 고무가 빠르게 원래 모양으로 돌아 오기 때문입니다.
천연, 네오프렌, 니트릴, EPDM, 실리콘, 비톤, 스티렌 부타디엔, 부타디엔 아크 리오 니트릴, 에틸렌 프로필렌, 부틸 및 하이 팔론등 다양한 재료로 제작 됩니다.

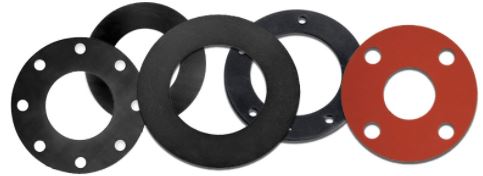

다양한 작업 조건에 맞는 다양한 고무재료를 사용할 수 있습니다. 그러나 그들은 모두 하나의 공통된 특성을 가지고 있습니다. 열의 영향은 누적되고 되돌릴 수 없습니다. 일반적으로 물, 오일, 화학 및 기타 저압 유체 응용 분야에 사용됩니다. 고무 개스킷의 예로는 표준 파이프 개스킷에서 오일 및 맨 웨이 개스킷에 이르기까지 모든 것이 포함됩니다.
필요한 고무 개스킷의 종류는 원하는 작업과 작동하려는 조건에 따라 다릅니다. 예를 들어 적용환경에 물이 포함 된 경우 네오프렌 또는 EPDM 사용을 고려해야합니다. 오일 및 연료 저항성이있는 부품이 필요한 경우 니트릴 또는 Viton®을 고려해야합니다. 개스킷의 특성은 제조되는 고무 유형에 따라 다릅니다.
최대 온도를 초과해서는 안되며 좋은 설계는 설계 서비스 수명에 따른 안전 여유를 허용합니다.
간단한 개스킷 밀봉 용도로 많은 고무가 폼 (스펀지) 형태로 제공됩니다.
Buna-N / 니트릴 고무
Buna-N은 니트릴 고무의 미국 용어로, 부타디엔 아크릴로 니트릴, 페르 부난 또는 NBR 고무라고도합니다. 등급은 아크릴로 니트릴 함량으로 인해 특성에 따라 다릅니다. 높은 아크릴로 니트릴 함량은 더 나은 내유성을 가지며 낮은 아크릴로 니트릴 함량은 더 나은 탄력성과 저온 유연성을 갖습니다.
니트릴은 오일, 휘발유, 솔벤트 및 윤활제에 대한 내성이 뛰어나지 만 오존 내성이 낮습니다. 따라서 니트릴 개스킷은 지방, 오일, 연료 및 이들에 의해 오염 된 기타 액체와 함께 사용하기에 특히 적합합니다.
-20ºC ~ + 110ºC 범위의 온도에서 이상적으로 사용됩니다 (등급에 따라 다름).
니트릴로 만든 개스킷은 오일 개스킷과 커버 개스킷에 많이 사용됩니다.
Buna-N / Nitrile 고무 사양 및 기술 세부 사항
물과 기름과 함께 사용하기에 좋습니다.
휘발유 및 산에 대한 내성이 우수합니다.
가스 불 투과성이 우수합니다.
내마모성이 우수합니다.
복원성이 좋습니다.
EPDM 고무
EP (에틸렌 프로필렌) 및 EPDM (에틸렌 프로필렌 디엔 단량체) 고무는 우수한 화학적, 기계적 및 내마모성을 가지고 있습니다. 진동 방지, 밀봉 및 전기 절연 응용 분야에 사용됩니다. EPDM 개스킷은 물 산업에서 널리 사용됩니다.
이 고무는 또한 내후성과 내 오존성이 우수합니다. 특정 유형의 EPDM은 WRAS 승인을 받았으며 식수와 함께 사용하기에 적합합니다. EPDM은 -40ºC ~ + 120ºC 범위의 온도에서 이상적으로 사용됩니다.
EPDM 고무 사양 및 기술 세부 사항
식수와 함께 사용하기에 좋습니다.
산과 함께 사용하기에 좋습니다.
내 오존성이 우수합니다.
가스 불 투과성이 우수합니다.
내마모성이 우수합니다.
복원력이 좋습니다.
네오프렌 고무
네오프렌 고무 (폴리 클로로프렌 또는 클로로프렌 고무라고도 함)는 우수한 화학적 관성을 나타냅니다. 일반적으로 전기 설비 및 내후성 응용 분야에 사용됩니다.
네오프렌은 특히 물과 함께 사용하기에 적합합니다. 그 소금이나 담수 – 식수 (음용수)의 경우 EPDM 고무를 사용하는 것이 좋습니다.
네오프렌은 자소성(self-extinguishing, self-extinguishability, 自己消火性)을 가집니다. 네오프렌은 또한 햇빛, 오존 및 오일에 대한 내성이 우수합니다.
-20ºC ~ + 110ºC 범위의 온도에서 이상적으로 사용됩니다.
네오프렌 고무 사양 및 기술 세부 사항
해수와 함께 사용하기에 좋습니다.
내 오존성이 우수합니다.
가스 불 투과성이 우수합니다.
내마모성이 우수합니다.
복원력이 좋습니다.
실리콘 고무
실리콘 고무 개스킷은 화학적 관성으로 잘 알려져 있으므로 극한 환경과 -55ºC ~ + 300ºC의 온도에서 유용합니다.
실리콘 개스킷은 주로 식품 및 제약 제작라인에 많이 사용 됩니다. 실리콘은 또한 극한 환경에서 사용되는 매우 안정적인 소재입니다. 또한 전기적으로 절연되어 있습니다.
실리콘 고무 사양 및 기술 세부 사항
물과 함께 사용하기에 좋습니다.
내 오존성이 우수합니다.
천연 가스와 함께 사용하기에 좋습니다.
회복이 좋다
흰색 실리콘은 전기적으로 절연되어 있습니다.
Viton® 고무 (FKM)
Viton®은 DuPont의 플루오로 폴리머 엘라스토머의 브랜드 이름입니다. 다른 엘라스토머와 비교할 때 Viton®은 더 높은 온도를 견딜 수 있습니다.
Viton® 고무 개스킷은 공격적인 화학 물질, 연료 및 폭발성 가스가있는 곳에서 사용됩니다. 따라서 석유, 가스 및 광업 산업에 적용됩니다.
우리는 DuPont Viton®에서 제조합니다. 상용 등급 (FKM)도 사용할 수 있습니다.
Viton® 고무 사양 및 기술 세부 사항
휘발유와 함께 사용하기에 좋습니다.
산에 대한 저항성이 우수합니다.
내 오존성이 우수합니다.
가스 불 투과성이 우수합니다.
어떤 고무가 필요합니까?
고무는 아마도 가장 일반적인 개스킷 재료이며 다양한 유형으로 제공됩니다. 어떤 고무가 어떤 분야에 가장 적합한 지 확실하지 않은 경우 고무 가이드를 참조하십시오 . 또는 저희 갑부네 가스켓에서는 항상 기술적 인 도움과 조언을 기꺼이 제공하므로 도움이 필요하면 언제든지 저희에게 연락하십시오.
일반적으로 고무 :
물과 함께 사용하기에 좋습니다.
산 및 알칼리와 함께 사용 가능
내마모성이 우수합니다.
다양한 색상으로 제공됩니다.
▶ Garlock Products
| Style No. | Feature | Specifications |
| NSF / ANSI 61 인증을받은 EPDM 고무 개스킷 98206 - NSF 61 EPDM Rubber Sheet Gasketing |
음용수에 사용되는 제품에 대한 NSF Standard 61의 엄격한 요구 사항을 충족하도록 설계된 프리미엄 등급 EPDM 고무 개스킷. | Available in sheet, roll or cut gasket form Min. Temperature: -40°F / -40°C Max. Temperature: 275°F / 135°C Operating Pressure: 150 psi / 10 bar Max. Pressure: 250 psi / 17 bar Maximum PxT 1/16: 30,000 (°F x PSIG) / 900 (°C x bar) |
| 에틸렌 프로필렌 디엔 단량체 (EPDM) 고무 8316 - FDA Compliant EPDM Rubber Gasketing |
내후성 및 내 자외선 성이 우수한 프리미엄급 EPDM 고무 시트. 많은 알칼리성 화학 서비스에도 좋습니다. FDA 승인을받은이 개스킷은 수성 식품 응용 분야의 서비스에 권장됩니다. |
Available in sheet, roll or cut gasket form Min. Temperature: -40°F / -40°C Max. Temperature: 300°F / 150°C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 30,000 (°F x PSIG) / 900 (°C x bar) Maximum PxT 1/8: 30,000 (°F x PSIG) / 900 (°C x bar) |
| 에틸렌 프로필렌 디엔 단량체 (EPDM) 고무 개스킷 Garlock 8314 - Premium Grade EPDM Rubber Sheet |
풍화, 오존 및 UV 노출에 내성을 가집니다. | Min. Temperature: -40°F / -40°C Max. Temperature: 300°F / 150°C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 30,000 (°F x PSIG) / 900 (°C x bar) Maximum PxT 1/8: 30,000 (°F x PSIG) / 900 (°C x bar) |
| 천연 및 스티렌 부타디엔 고무 (SBR) 22 - Red SBR Rubber Sheet Gasketing |
이 고무 개스킷은 다양한 플랜지 응용 분야에서 사용하기 위해 신속하게 밀봉, 비경 화 및 내열성을 갖도록 특별히 합성되었습니다. | Min. Temperature: -10°F / -23°C Max. Temperature: 200°F / 93°C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 600 (°C x bar) |
| 네오프렌 (CR) 고무 개스킷 9064 - Off-white Neoprene Rubber Sheet Gasketing |
프리미엄 등급 FDA 준수 네오프렌 고무 시트는 대부분의 모든 유성 및 수성 식품에 대한 우수한 내성과 함께 식품 응용 분야에서 탁월한 밀봉 성능을 제공합니다. | Available in sheet, roll or cut gasket form Min. Temperature: -20°F / -29°C Max. Temperature: 250°F / 121°C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 600 (°C x bar) |
| 비압축성, 천연 및 합성 고무 시트 7986 - Neoprene Rubber Sheet Gasketing |
석유 오일, 오존 및 내후성이 우수한 프리미엄 등급 네오프렌 고무 시트 | Available in sheet, roll or cut gasket form Min. Temperature: -20°F / -29°C Max. Temperature: 250°F / 121°C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 600 (°C x bar) |
| 7797 - Premium Grade Neoprene Rubber Sheet Gasketing |
석유 오일, 오존 및 내후성이 우수한 프리미엄 등급 네오프렌 고무 시트. | Available in sheet, roll, or cut gasket form Min. Temperature: -20° F -29° C Max. Temperature: 250° F 121° C Max. Pressure: 250 PSI 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) 600 (°C x bar) |
| 니트릴 (NBR) 고무 9122 - Nitrile Rubber Sheet |
이 고성능 니트릴 소재는 오일, 연료 및 다양한 유형의 용매와 같은 지방족 탄화수소에 대해 우수한 내성을 제공합니다. | Available in sheet, roll or cut gasket form Min. Temperature: -20°F / -29°C Max. Temperature: 250°F / 121°C Max. Pressure: 250 psi / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 600 (°C x bar) |
| 고성능 플루오로 엘라스토머 고무 시트 개스킷 9780 - High-Performance Fluoroelastomer Rubber Sheet Gasketing |
이 고성능 고무 개스킷 재료는 심각한 화학 물질과 저압 포화 증기에 내성이있는 플루오로 엘라스토머의 독점적 인 혼합물입니다. | Available in sheet, roll or cut gasket form Min. Temperature: -15° F / -26° C Max. Temperature: 400° F / 204° C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 600 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 600 (°C x bar) |
| 타입 A 불소 고무 시트 고무 9518 - High Performance Fluoroelastomer Rubber Sheet Gasketing |
이 플루오로 엘라스토머 고무 개스킷 재료는 열, 오일, 연료, 수많은 산 및 기타 여러 화학 물질에 대한 탁월한 내성을 제공합니다. | Min. Temperature: -15° F / -26° C Max. Temperature: 400° F / 204° C Max. Pressure: 250 PSI / 17 bar Maximum PxT 1/16: 20,000 (°F x PSIG) / 900 (°C x bar) Maximum PxT 1/8: 20,000 (°F x PSIG) / 900 (°C x bar) |
| 불소 고무 (FKM) 고무 시트9938 - Fluoroelastomer (FKM) Rubber Sheet |
Garlock은 가장 중요한 응용 분야 요구 사항에 맞는 고급 고무 시트를 개발하고 제조하는 오랜 역사를 가지고 있습니다. Garlock은 이제 Style 9938을 만들기 위해 동일한 노력을 기울였습니다. Style 9938은 100 % Fluoroelastomer (100 % Fluoroelastomer)가있는 화학, 석유 및 가스 및 기타 산업 시장에서 일반 서비스 응용 분야를 충족하기 위해 개발 된 유틸리티 등급 Fluoroelastomer (FKM) 고무 시트입니다. FKM) 고무가 필요합니다. | Available in Full Rolls and discrete gaskets Min. Temperature: -15°F / -26°C Max. Temperature: 400°F / 204°C Max. Pressure: 250 PSI / 17 bar |
| 나일론 강화 니트릴 고무 Style 9200 Nylon Reinforced Rubber Sheet |
Style 9200은 누수 및 압출에 강하며 물에 사용되는 천이 삽입 된 고무의 이상적인 대체품입니다. 질소 밀봉성에 대한 ASTM F-37 테스트에서 측정 가능한 누출이 없음을 보여주었습니다. | Max. Temperature: 200° F / 93° C Max. Pressure: 250 PSI / 17 bar |
| Style 8798 Reinforced Rubber Diaphragm Sheet |
13oz 나일론 인서트가있는 프리미엄 등급 네오프렌. 발전소 백 하우스 밸브에서 볼 수있는 것과 같은 밸브를위한 탁월한 다이어프램 옵션. | Max. Temperature: 250° F / 120° C |
| Style 19 Cotton Reinforced SBR Rubber Sheet |
Style 19-5.0oz (1/32 "두께) 또는 10.8oz면 채퍼 (기타 모든 두께) 인서트 | |
▶ Chesterton Products
| Style No. | Feature | Technical Data |
 Chesterton 100 Red Rubber Sheet Gasket |
Chesterton 100은 고품질 스티렌 부타디엔 고무입니다. 부드러운 표면과 부드럽고 유연하게 유지되도록 합성 된 시트. 100은 특히 공기, 온수 및 냉수 및 포화 증기에 적합합니다. | Temperature Limit : 80°C (180°F) maximum –29°C (–20°F) minimum Pressure Limit : 17 bar g (250 psig) Durometer : 70 to 85 Shore A Surface Finish : Smooth Color : Red |
| Chesterton 119 Cloth-Inserted Rubber Sheet Gasket | Chesterton 119는 스티렌 부타디엔입니다 고무, 폴리 에스테르 천이 삽입 된 고강도 시트로 가벼운 유압 서비스에 적합합니다. 천은 안쪽에 삽입되어 고무 커버로 양면을 보호합니다. 온수 또는 냉수, 저압 증기 또는 암모니아에서 사용할 수 있습니다. | Temperature Limit : 80° C (180° F) Pressure Limit: 10 bar g (150psig ) Tensile Strength : 69 bar g (1000 psig) minimum Durometer : 70 to 85 Shore A Surface Finish : Smooth Color : Black |
| Chesterton 124 Oil-Resistant Rubber Gasket | 내유성 소재로 만들어진 Chesterton 124 고무 시트 지방산, 오일, 물, 저압 증기, 용제 및 비 방향족 석유 제품에 대한 개스킷 용 강화 카본 블랙 화합물. | Temperature Limit : 88° C (190° F) maximum –29° C (–20° F) minimum Durometer : 55 to 65 Shore A Surface Finish : Smooth Color : Black |
| Chesterton 122NN Diaghragm Sheet Gasket | Chesterton 122NN은 우수한 품질의 블랙 다이어프램 시트 개스킷입니다. 고강도 나일론 섬유 강화 시트가 최상의 결과를 얻을 수있는 서비스에 사용하기 위해. 122NN의 네오프렌 고무 구조는 증기, 가스, 공기, 오일, 물 및 용제에서 탁월한 서비스를 제공합니다. 122NN은 조절기, 감압 밸브 액추에이터 또는 모든 다이어프램 서비스에 사용할 수 있습니다. | Temperature Limit : 93˚C (200˚F) maximum –0˚C (–0˚F) minimum Pressure Limit :17 bar g (250 psig) 3,2 mm (1/8") thick Tensile Strength : 97 bar g (1400 psig) minimum Elongation : 300% minimum Durometer : 65 to 75 Shore A Width : Meets ASTM Mullen Burst Test Rating : 83 bar g (1200 psig), obtained using burst tester with 31,5 mm (1.24") diameter opening per ASTM D751 and 1 ply material Surface Finish : Smooth Color : Black |
▶ Valqua Products
| VALQUA No. | 특 징 | 적 용 | ||
| 2010 | ①지정된 평평한 모양으로 가공 된 합성 고무 시트 개스킷. ②고무 재질은 니트릴 고무 (NBR), 클로로프렌 고무 (CR) 및 에틸렌 프로필렌 고무 (EPDM)입니다. ③이 개스킷은 적절한 조임력을 사용할 수없는 저압 응용 분야에 사용됩니다. |
적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유, 공기, 질소 가스, 불활성 가스, 종류 : 합성 고무 (NBR, CR, EDM) 시트 개스킷을 지정된 평면 형상으로 가공 적용 :이 개스킷은 적절한 조임력을 사용할 수없는 저압 적용에 사용됩니다. |
||
| Rubber material | Temperature（℃) | Pressure（MPa） | ||
| Nitrile rubber（NBR） | -30〜120 | 0.5 | ||
| Chloroprene rubber（CR） | -30〜120 | |||
| Ethylene propylene rubber（EPDM） | -40〜150 | |||
| 4010 | ①지정된 평평한 모양으로 가공 된 불소 고무 시트 개스킷. ②이 개스킷은 적절한 조임력을 사용할 수없는 저압 응용 분야에 사용됩니다. |
적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유, 일반 용제, 약산, 약 알칼리, 공기, 질소 가스, 불활성 가스, 유형 : 지정된 평면 형상으로 가공 된 불소 고무 시트 개스킷 적용 :이 개스킷은 적절한 조임력을 사용할 수없는 저압 적용에 사용됩니다. |
||
| Rubber material | Temperature（℃) | Pressure（MPa） | ||
| Fluoro rubber（FKM) | -15〜200 | 0.5 | ||
| 5010 | ①지정된 평평한 모양으로 가공 된 실리콘 고무 시트 개스킷. ②이 개스킷은 적절한 조임력을 사용할 수없는 저압 응용 분야에 사용됩니다. |
적용 유체 : 물, 해수, 온수, 알코올, 동식물 유, 열전달 유, 공기, 질소 가스, 불활성 가스, 부적절한 유체 : 증기, 용매, 산, 알칼리 유형 : 지정된 평면 형상으로 가공 된 실리콘 고무 시트 개스킷 적용 :이 개스킷은 적절한 조임력을 사용할 수없는 저압 적용에 사용됩니다. |
||
| Rubber material | Temperature（℃） | Pressure（MPa） | ||
| Silicone rubber（VMQ） | -60〜200 | 0.5 | ||
적용 유체 : 물, 해수, 온수, 증기, 원유, 알코올, 동식물 유, 열전달 유, 공기, 질소 가스, 불활성 가스,
종류 : 합성 고무 (NBR, CR, EDM) 시트 개스킷을 지정된 평면 형상으로 가공
적용 :이 개스킷은 적절한 조임력을 사용할 수없는 저압 적용에 사용됩니다.
